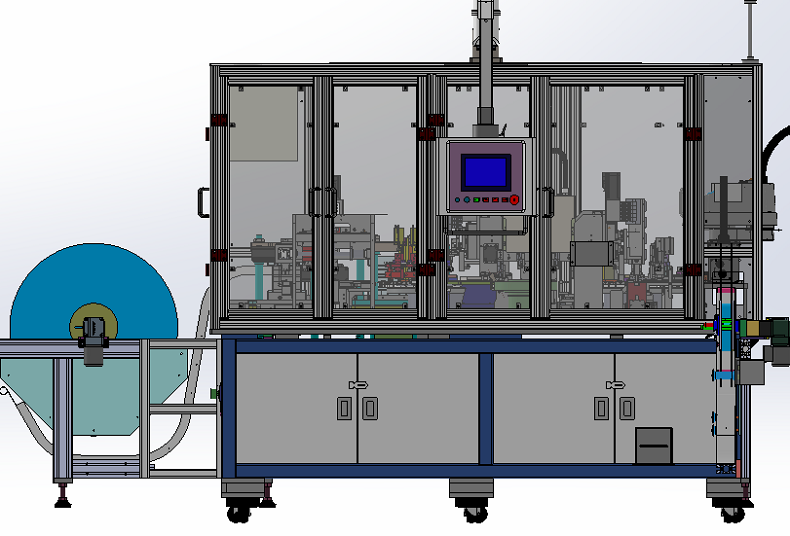

AUTOLINK 自動裝配檢測設備

 功能介紹

自動完成端子裁切，端子折彎；外鐵殼，內鐵殼的裁切與折彎；與Housing完成組裝！將組裝的產品進行CCD視覺檢測，高壓與通斷檢測，最終由機器人自動將OK產品裝入Tray盤！

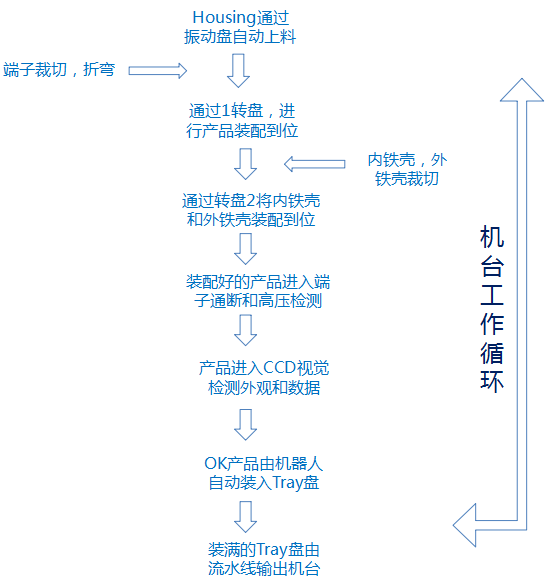

 工藝流程圖

 技術難點

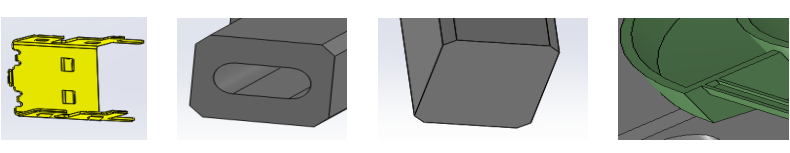

難點1：

鐵殼為中空，不規則的形狀采用夾爪無法定位，且容易將產品抓變形。

鐵殼內部有凹槽，對吸取位置要求，用真空吸有不穩定的隱患。

解決方案：

采用接觸機械式吸取鐵殼內部， 能滿足生產要求。

難點2：

裁切對刀具硬度要求較高，普通材質不能滿足要求，裁剪斷面粗糙，且使用壽命較短。

解決方案：

刀具采用SKD11材質，可以達到硬度要求，且裁切斷面很整齊，壽命較長。

難點3：

產品較小，震動盤與流道位置對接的要求較高，采用分體式對接，難保證產品流動的穩定性。

解決方案：

采用振動盤和流道為一體式的方式，保證了產品流動的穩定性，和生產周期。

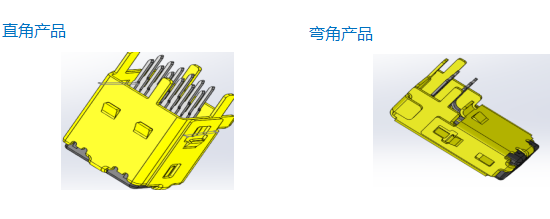

注：此產品尺寸較小，對各模組定位和裝配要求精度較高。
